设计方案及路线

本方案采用“换热+喷淋吸收”的工艺。其工艺流程示意简图如图-3所示，方案说明如下：

待处理废气设计排气温度为100℃，处理风量为120,000Nm³/h，室外新风风量为75,000Nm³/h。送风来自于室外新风加热，计划将新风与干燥塔排气进行换热后再进行加热，可以节省天然气消耗。

干燥塔出口废气进入6台旋风除尘器进行除尘，经6台排风机排出后进入汇总管道， 6个排气口加装有手动阀，可以调节6个排口的风压，进一步保证干燥塔的布风均匀，不影响干燥效果。

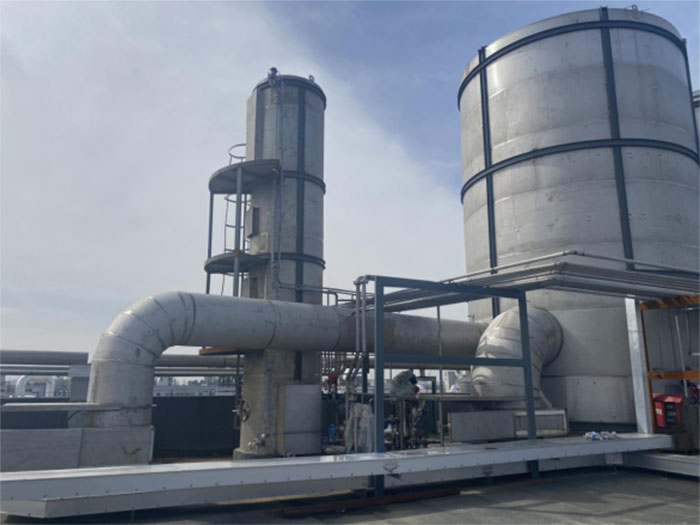

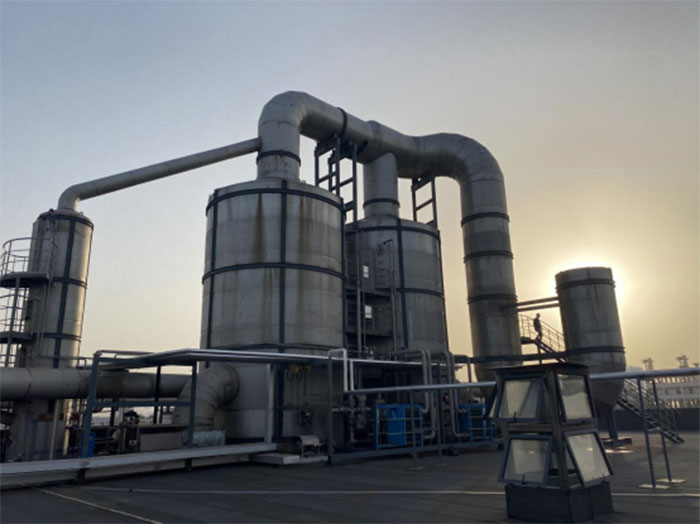

余热回用和废气治理系统设备放在干燥塔厂房室外，约6米高的钢平台上，钢平台满足设备承重要求，平台放置混合箱、换热器、主风机、新风风机、烟囱、管道等系统设备，收集后的废气进入1台混合箱，混合箱内设有均匀布风板和机械过滤器，可用于阻断部分粉尘进入换热器内，同时设置自动喷水装置，定期自动对机械过滤器进行清洗，清洗水回收使用。延长废气路程和停留时间，提高混风均匀性，增加混风时间，确保气体的混合效果和出气的稳定性。

最后废气采用吸收塔作为喷淋吸收，对废气进行降温和残留的粉尘吸收，考虑到废气中含有糖粉，常规的填料吸收塔非常容易堵塞，采用我司独有专利孔板+孔帽的高效混风板的形式，进入吸收塔的废气充分混合均匀，处理后的废气达标排放。喷淋系统内装有糖度计、液位计，糖度和液位超过设定值，自动排液，排出的吸收液通过洗涤方式回收糖粉，由甲方进行再回用。

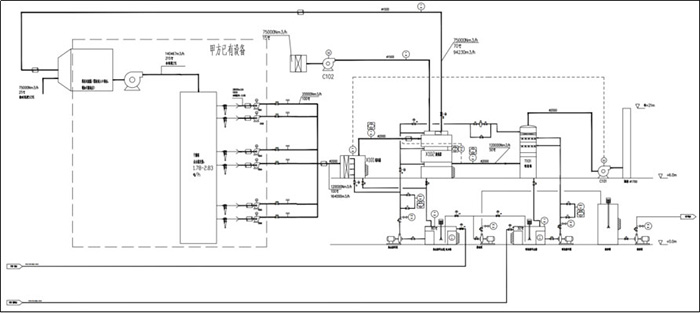

图-3废气处理工艺流程
