PPH管的特性及成型工艺介绍 |
| 发布者：江苏亿超环境科技有限公司 发布时间：2019-2-1 10:37:01 点击次数：2484 关闭 |

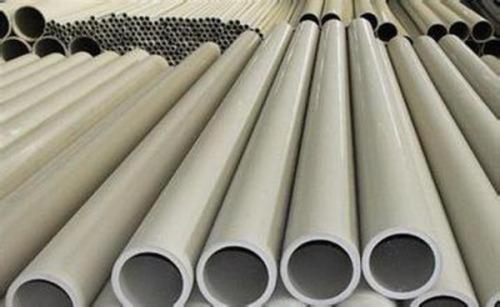

PPH管，是对普通PP料进行β改性，使其具有均匀细腻的Beta晶型结构，具有极好的耐化学腐蚀性，耐磨损，绝缘性好，耐高温，工作温度可达到100℃，无毒性，质量轻，便于运输与安装，这是一种比PP管耐高温、抗腐蚀、抗老化的优质量产品。

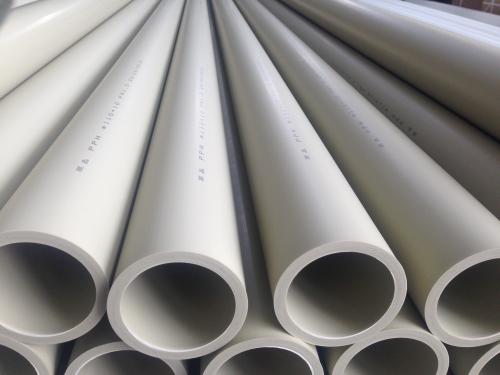

1、原料的选择：挤塑聚丙烯管材用树脂，其熔体流动速率在0.2～0.3g/10min范围内。一般熔体流动速率在0.2～0.4g/10min范围内的树脂应用较多。 2、聚丙烯管生产工艺顺序：与通用型聚乙烯管的生产工艺顺序相同，工艺顺序如下。原料开袋检查质量→挤出机把原料塑化熔融→模具成型管坯→真空定径套冷却定径→真空喷淋冷却→管材冷却降温→牵引→切割→检验质量→入库。 3、设备的选择：聚丙烯管材多采用通用型单螺杆挤出机生产成型。 螺杆结构为等螺距不等深渐变型，长径比为(25～30)：1，压缩比为2.5～4。成型模具结构多为直通式，芯棒定型平直部分长L=(2～5)D(D为管材的直径，直径小时取大值，管材直径大时取小值)。定径套的内径d=D/(1-δ)(D为管材直径，δ为管材收缩率，一般δ=2.7%～4.7%)。 4、管材挤出成型工艺温度：机筒的加料段150～165℃，塑化段170～180℃，均化段190～220℃。成型模具温度190～220℃。 5、PPH等塑料管材在生产过程有时会出现塑料化不良、焦烧，这是什么原因呢？
1、焦烧的现象 （1）温度反映超高，或者是控制温度的仪表失灵，造成塑料超高温而焦烧。 （2）机头的出胶口烟雾大，有强烈的刺激气味，另外还有噼啪声。 （3）塑料表面出现颗粒状焦烧物。 （4）合胶缝处有连续气孔。 2、产生焦烧的原因 （1）温度控制超高造成塑料焦烧。 （2）螺杆长期使用而没有清洗，焦烧物积存，随塑料挤出。 （3）加温时间太长，塑料积存物长期加温，使塑料老化变质而焦烧。 （4）停车时间过长，没有清洗机头和螺杆，造成塑料分解焦烧。 （5）多次换模或换色，造成塑料分解焦烧。 （6）机头压盖没有压紧，塑料在里面老化分解。 （7）控制温度的仪表失灵，造成超高温后焦烧。
（1）经常的检查加温系统是否正常。 （2）定期地清洗螺杆或机头，要彻底清洗干净。 （3）按工艺规定要求加温，加温时间不宜过长，如果加温系统有问题要及时找有关人员解决。 （4）换模或换色要及时、干净，防止杂色或存胶焦烧。 （5）调整好模具后要把模套压盖压紧，防止进胶。 （6）发现焦烧应立即清理机头和螺杆。 二、塑化不良 1、塑化不良地现象 （1）塑料层表面有蛤蟆皮式地现象。 （2）温度控制较低，仪表指针反映温度低，实际测量温度也低。 （3）塑料表面发乌，并有微小裂纹或没有塑化好地小颗粒。 （4）塑料的合胶缝合的不好，有一条明显的痕迹。 2、塑化不良产生的原因 （1）温度控制过低或控制的不合适。 （2）塑料中有难塑化的树脂颗粒。 （3）操作方法不当，螺杆和牵引速度太快，塑料没有完全达到塑化。 （4）造粒时塑料混合不均匀或塑料本身存在质量问题。 |
|
|
 |
TELEPHONE 18805286666 |
 |
公司地址：江苏省扬中市八桥镇238省道复线永胜段 |
 |
联系人：杨先生 |
